  • 斯特封格莱圈的安装方式>>格莱圈规格>>斯特封规格 订购电话:0755-28545652
  • 斯特封格莱圈的安装方式
    格莱圈是油缸密封,安装和装配,先安装O型圈之后安装格莱圈的耐磨环,小规格的一般采用直接安装的办法,用油加热,油温不能太高,耐磨环软了就可以了然后套到轴上,冷却后就 可以了.大规格的格莱圈专业的话采用锥形套筒,从套筒的小头逐渐推向大头,最后推到沟槽内。
    斯特封的安装和装配也是先安装O型圈之后安装斯特封的耐磨环,安装耐磨环时先将耐磨环顺直径方向往内压一点,之后将耐磨环安装到沟槽内,然后用手将压变形处抚平。北方冬天安装, 要先将耐磨环加热之后套到轴上,等冷却后在按上述办法安装,放轴时一定要注意观察轴是否完全套到耐磨环内了,同时注意导向带不要卡住轴,否则可能因为导向带被挤出沟槽后压坏斯特封。
    以下图解介绍: 虽然聚四氟乙烯是高效耐用的密封材料,但为避免损伤密封唇而导致在正式投入使用前发生泄漏,安装时仍须特别小心。
    应遵循以下安装指南以确保可靠的安装:
    - 尖边必须去毛刺和倒圆,还须根据安装的具体要求做倒角。
    - 螺纹、导向环沟槽等应遮盖,因为密封件不能在沟缝、钻孔和粗糙的表面上被推过。
    - 灰尘、脏污、碎屑和其它外界异物必须小心清除。
    - 缸筒、活塞、活塞杆和密封件在安装前应涂油和油脂,并要考虑到与密封介质相匹配。
    - 在加热的油或热水中(约80℃-120℃),聚四氟乙烯密封件很容易被扩张并恢复原状。
    - 任何安装时使用的工具,如用于扩张的锥形装配工具和校准心轴须用柔软材料制成(如聚酰胺),并具无任何锐利的边角。
    二、闭式沟槽中活塞密封件的安装(参阅图一、二)
格莱圈 斯特封
1.在沟槽中放入O形圈(不得扭曲)

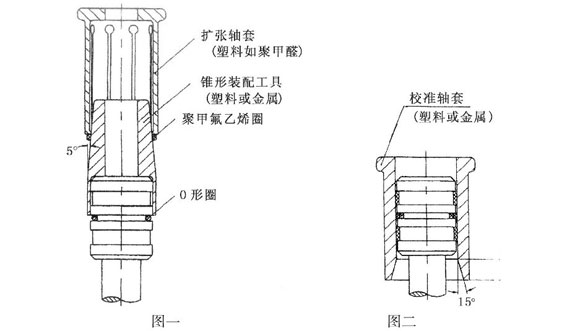

2.将聚四氟乙烯圈套入锥形装配工具,并用扩张轴套将它一直推入沟槽中,在这一过程中聚四氟乙烯圈被扩张。(见图一)格莱圈 斯特封
3.用内径与液压缸径相符的校准轴套,促使扩张的聚四氟乙烯复原。(见图二)
三、闭式沟槽中活塞杆密封件的安装(参阅图三、四、五)
1.在沟槽中放入O形圈(不得扭曲)。

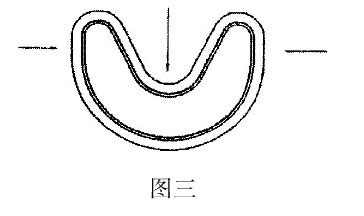

2.将聚四氟乙烯环压成肾形并且不得形成尖形弯曲。(见图三)

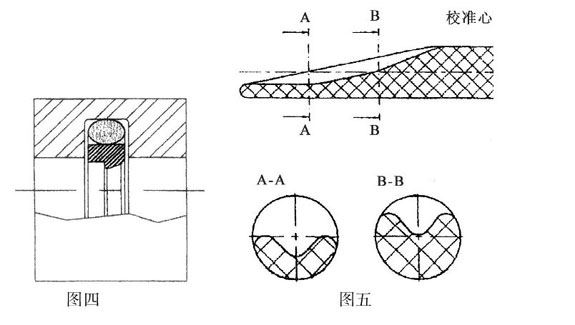

3.将压缩的聚四氟乙烯圈插入沟槽。(见图四)
4.用校准心轴复原.(见图五)格莱圈 斯特封
一边转动,一边将校准心轴推入孔中、直至密封圈完全充满密封槽内,才将校准心轴抽出。

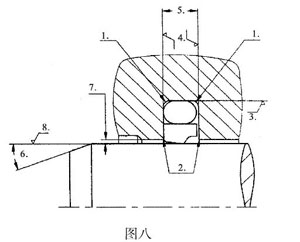

四、安装沟槽结构要素(参阅图八格莱圈 斯特封)
安装沟槽下列结构要素对密封件的使用寿命有决定性的影响。因此,在设计加工安装沟槽时须遵守有关要求。
(1)沟槽底部圆角
(2)沟槽两侧面端部圆角
(3)沟槽底部的表面粗糙度
(4)沟槽两侧面的表面粗糙度
(5)沟槽宽度的公差值
(6)安装倒角的角度和宽度
(7)允许的径向间隙值
(8)密封面(活塞杆表面或缸筒内表面)的表面粗糙度
