- 孔用回转方形圈 GNS TG4系列、M16系列、OQ系列、YRB系列标准 液压 密封件
订购致电:0755-28545652 手机:13602589346
标准材料:密封环填充聚四氟乙烯F-PTFE,O形圈丁腈橡胶NBR或氟橡胶FKM应用范围:在工程机械、建筑机械及汽车设备等各工业领域都存在旋转式的液压转动。其用于密封有旋转或摆动运动的杆、轴、销、旋转接头等处。它是一种可承受两侧压力或交变压力作用的双向作用的旋转密封圈。安装在ISO7425标准的沟槽中。也有更高旋转速度的单作用结构。设计选用时可参考Trelleborg公司TG4系列、Merkel公司M16系列、Parker公司OQ系列、AS公司的YRB系列标准。
特?点:要求活塞杆或活塞密封的场合均可提供,摩擦力小,启动时不爬行，无粘滞现象,抗磨性及尺寸稳定性好,沟槽简单且尺寸小，具有润滑腔
工况条件
|
速 度 |
压力范围 |
温度范围 |
介 质 |
可供直径范围 |
|
|
0～30MPa |
|
石油基液压油、难燃液、生物油、水、空气等，取决于O形圈材质 |
6 |
|

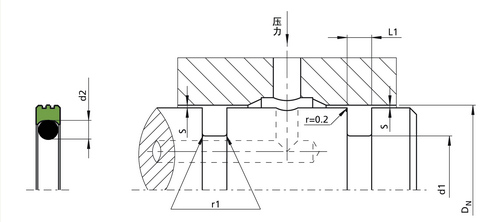

缸孔直径DN H9 |
沟槽直径 |
沟槽宽度 |
最大径向间隙S max |
半径 |
O型圈截面 |
||
|
标准 |
适用 |
d1 h9 |
L1+0.2 |
32 MPa |
50 MPa |
r1 |
d2 |
|
8-39.9 |
8-135 |
DN-4.9 |
2.2 |
0.15 |
0.10 |
0.4 |
1.78 |
|
40-79.9 |
14-250 |
DN-7.5 |
3.2 |
0.20 |
0.15 |
0.6 |
2.62 |
|
80-132.9 |
22-460 |
DN-11.0 |
4.2 |
0.25 |
0.20 |
1.0 |
3.53 |
|
133-329.9 |
40-675 |
DN-15.5 |
6.3 |
0.30 |
0.25 |
1.3 |
5.33 |
|
330-669.9 |
133-690 |
DN-21.0 |
8.1 |
0.30 |
0.25 |
1.8 |
7.00 |
|
670-999.9 |
670-999.9 |
DN-28.0 |
9.5 |
0.45 |
0.30 |
2.5 |
8.40 |
| GNS 孔用回转方形圈 >>>>>>>>>>>>孔用回转方形圈的安装方法 | |||||||||||||
| 订货号 | 缸孔直径 | 沟槽直径 | 沟槽宽度 | 订货号 | 缸孔直径 | 沟槽直径 | 沟槽宽度 | ||||||
| DN H9 | d1 h9 | L1+0.2 | DN H9 | d1 h9 | L1+0.2 | ||||||||
| GNS0080 | 8 |
3.1 |
2.2 |
GNS1150 | 115 |
104.0 |
4.2 |
||||||
| GNS0100 | 10 |
5.1 |
2.2 |
GNS1200 | 120 |
109.0 |
4.2 |
||||||
| GNS0120 | 12 |
7.1 |
2.2 |
GNS1240 | 124 |
113.0 |
4.2 |
||||||
| GNS0140 | 14 |
9.1 |
2.2 |
GNS1250 | 125 |
114.0 |
4.2 |
||||||
| GNS0150 | 15 |
10.1 |
2.2 |
GNS1270 | 127 |
116.0 |
4.2 |
||||||
| GNS0160 | 16 |
11.1 |
2.2 |
GNS1300 | 130 |
119.0 |
4.2 |
||||||
| GNS0170 | 17 |
12.1 |
2.2 |
GNS1350 | 135 |
119.5 |
6.3 |
||||||
| GNS0180 | 18 |
13.1 |
2.2 |
GNS1400 | 140 |
124.5 |
6.3 |
||||||
| GNS0200 | 20 |
15.1 |
2.2 |
GNS1500 | 150 |
134.5 |
6.3 |
||||||
| GNS0220 | 22 |
17.1 |
2.2 |
GNS1600 | 160 |
144.5 |
6.3 |
||||||
| GNS0250 | 25 |
20.1 |
2.2 |
GNS1680 | 168 |
152.5 |
6.3 |
||||||
| GNS0280 | 28 |
23.1 |
2.2 |
GNS1700 | 170 |
154.5 |
6.3 |
||||||
| GNS0300 | 30 |
25.1 |
2.2 |
GNS1750 | 175 |
159.5 |
6.3 |
||||||
| GNS0320 | 32 |
27.1 |
2.2 |
GNS1800 | 180 |
164.5 |
6.3 |
||||||
| GNS0350 | 35 |
30.1 |
2.2 |
GNS1900 | 190 |
174.5 |
6.3 |
||||||
| GNS0360 | 36 |
31.1 |
2.2 |
GNS2000 | 200 |
184.5 |
6.3 |
||||||
| GNS0380 | 38 |
33.1 |
2.2 |
GNS2100 | 210 |
194.5 |
6.3 |
||||||
| GNS0400 | 40 |
32.5 |
3.2 |
GNS2200 | 220 |
204.5 |
6.3 |
||||||
| GNS0420 | 42 |
34.5 |
3.2 |
GNS2300 | 230 |
214.5 |
6.3 |
||||||
| GNS0450 | 45 |
37.5 |
3.2 |
GNS2400 | 240 |
224.5 |
6.3 |
||||||
| GNS0480 | 48 |
40.5 |
3.2 |
GNS2500 | 250 |
234.5 |
6.3 |
||||||
| GNS0500 | 50 |
42.5 |
3.2 |
GNS2800 | 280 |
264.5 |
6.3 |
||||||
| GNS0520 | 52 |
44.5 |
3.2 |
GNS3000 | 300 |
284.5 |
6.3 |
||||||
| GNS0530 | 53 |
45.5 |
3.2 |
GNS3100 | 310 |
294.5 |
6.3 |
||||||
| GNS0550 | 55 |
47.5 |
3.2 |
GNS3200 | 320 |
304.5 |
6.3 |
||||||
| GNS0600 | 60 |
52.5 |
3.2 |
GNS3500 | 350 |
329.0 |
8.1 |
||||||
| GNS0630 | 63 |
55.5 |
3.2 |
GNS3600 | 360 |
339.0 |
8.1 |
||||||
| GNS0650 | 65 |
57.5 |
3.2 |
GNS4000 | 400 |
379.0 |
8.1 |
||||||
| GNS0700 | 70 |
62.5 |
3.2 |
GNS4200 | 420 |
399.0 |
8.1 |
||||||
| GNS0750 | 75 |
67.5 |
3.2 |
GNS4500 | 450 |
429.0 |
8.1 |
||||||
| GNS0800 | 80 |
69.0 |
4.2 |
GNS4800 | 480 |
459.0 |
8.1 |
||||||
| GNS0850 | 85 |
74.0 |
4.2 |
GNS5000 | 500 |
479.0 |
8.1 |
||||||
| GNS0900 | 90 |
79.0 |
4.2 |
GNS5100 | 510 |
489.0 |
8.1 |
||||||
| GNS0950 | 95 |
84.0 |
4.2 |
GNS5200 | 520 |
499.0 |
8.1 |
||||||
| GNS1000 | 100 |
89.0 |
4.2 |
GNS5500 | 550 |
529.0 |
8.1 |
||||||
| GNS1020 | 102 |
91.0 |
4.2 |
GNS6000 | 600 |
579.0 |
8.1 |
||||||
| GNS1050 | 105 |
94.0 |
4.2 |
GNS6500 | 650 |
629.0 |
8.1 |
||||||
| GNS1100 | 110 |
99.0 |
4.2 |
GNS7000 | 700 |
672.0 |
9.5 |
||||||
