  •  TDMA 组合密封 密封圈  液压 密封件
  • TDMA
订购致电:0755-28545652 手机:13602589346
标准材料,密封体:填充聚四氟乙烯F-PTFE,弹性体:丁腈橡胶NBR或聚氨酯PU
应用范围,JDMA用于多种液态应用的串联式密封,属内部密封.主要用于活塞和柱塞密封.可在矿物油、改性矿物油、难燃液压油和压缩空气中使用.TDMA由一个双唇口的弹性体,一个耐磨环组成的组合密封.安装前,密封唇口向外突出,安装后紧压缸套,为耐磨环提供弹力,即使在没有压力的情况下也能达到优秀的密封效果.可分离密封环两边的液体,也适用于油室的密封,以阻止和其它液体的入侵。
设计选用时可参考Hunger公司TDMA系列标准。特点:安装简易,高耐磨,低摩擦,无粘滑现象
工况条件



压力范围

温度范围



可供直径范围

1m/s

025MPa

-30 +100

石油基液压油,难燃液压液,水和其它

40-1000 mm

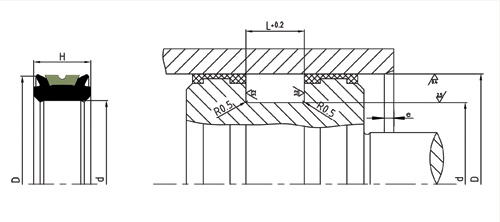

安装尺寸

D H8

d h9

L+0.2

H

40-120

D-10

16

15

121-300

D-12

16

15

301-380

D-14

16

15

>380

D-16

16

15

  TDMA  组合密封                                                         >>>>>>>>>>>>格莱圈(格来圈)的安装方法
订货号 D H8 d h9 H L+0.2 e   订货号 D H8 d h9 H L+0.2 e
TDMA0400 40 30 15 16 7 TDMA2000 200 188 15 16 10
TDMA0450 45 35 15 16 7 TDMA2100 210 198 15 16 10
TDMA0500 50 40 15 16 7 TDMA2200 220 208 15 16 10
TDMA0560 56 46 15 16 7 TDMA2250 225 213 15 16 10
TDMA0630 63 53 15 16 7 TDMA2350 235 223 15 16 10
TDMA0650 65 55 15 16 7 TDMA2400 240 228 15 16 10
TDMA0700 70 60 15 16 7 TDMA2500 250 238 15 16 10
TDMA0750 75 65 15 16 7 TDMA2650 265 253 15 16 10
TDMA0800 80 70 15 16 7 TDMA2750 275 263 15 16 10
TDMA0850 85 75 15 16 7 TDMA2800 280 268 15 16 10
TDMA0900 90 80 15 16 7 TDMA2900 290 278 15 16 10
TDMA0950 95 85 15 16 7 TDMA3000 300 288 15 16 15
TDMA1000 100 90 15 16 7 TDMA3100 310 296 15 16 15
TDMA1050 105 95 15 16 7 TDMA3200 320 306 15 16 15
TDMA1150 115 105 15 16 7 TDMA3400 340 326 15 16 15
TDMA1200 120 110 15 16 7 TDMA3500 350 336 15 16 15
TDMA1250 125 113 15 16 10 TDMA3600 360 346 15 16 15
TDMA1300 130 118 15 16 10 TDMA3800 380 366 15 16 15
TDMA1350 135 123 15 16 10 TDMA4000 400 384 15 16 15
TDMA1400 140 128 15 16 10 TDMA4200 420 404 15 16 15
TDMA1450 145 133 15 16 10 TDMA4250 425 409 15 16 15
TDMA1500 150 138 15 16 10 TDMA4500 450 434 15 16 15
TDMA1550 155 143 15 16 10 TDMA4800 480 464 15 16 15
TDMA1600 160 148 15 16 10 TDMA5000 500 484 15 16 15
TDMA1700 170 158 15 16 10 TDMA5600 560 544 15 16 15
TDMA1800 180 168 15 16 10 TDMA6000 600 584 15 16 15
TDMA1900 190 178 15 16 10 TDMA6300 630 614 15 16 15
