  •  RDI 组合密封 密封圈  液压 密封件
  • RDI
订购致电:0755-28545652 手机:13602589346
标准材料,密封环:填充聚四氟乙烯F-PTFE,挡圈:聚甲醛POM或尼龙PA,O形圈:丁腈橡胶NBR
应用范围:RDI组合旋转密封由一个密封环和一个弹性施力的O形圈和两个挡圈组合而成.密封面轮廓的专门设计以适应高压和低速,密封环背面,设计成内凹弧形,使之增加接触面,并防止密封环随杆或轴产生旋转.应用于工程机械、建筑机械及汽车设备等
设计选用时可参考Hunger公司RDI系列标准。
特点:要求活塞杆或活塞密封的场合均可提供,摩擦力小,启动时不爬行,无粘滞现象,抗磨性及尺寸稳定性好,沟槽简单且尺寸小,具有润滑腔
工况条件



压力范围

温度范围



可供直径范围

0.5m/s

036MPa

-36 +100

石油基液压油、难燃液、生物油、水、空气等,取决于O形圈材质

50-1000mm

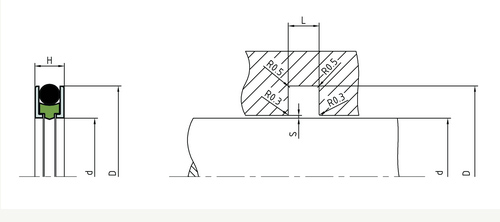

安装尺寸

杆径d e8

槽径D H9

密封宽H

槽宽L

导向间隙 S

0-10 MPa

15-36 MPa

50-79

d+10.0

4.5

5.0

0.40-0.30

0.30-0.25

80-109

d+13.8

7.0

7.5

0.45-0.35

0.35-0.30

110-299

d+20.0

9.5

10.0

0.55-0.45

0.45-0.35

300-600

d+24.0

12.5

13.0

0.60-0.55

0.55-0.45

  RDI  组合密封 旋转密封                                               >>>>>>>>>>>>格莱圈(格来圈)的安装方法
订货号 d e8 D H9 H L e
RDI0500
50
60
4.5
5
6
RDI0560
56
66
4.5
5
6
RDI0630
63
73
4.5
5
6
RDI0650
65
75
4.5
5
6
RDI0700
70
80
4.5
5
6
RDI0750
75
85
4.5
5
6
RDI0800
80
93.8
7.0
7.5
7
RDI0850
85
98.8
7.0
7.5
7
RDI0900
90
103.8
7.0
7.5
7
RDI0950
95
108.8
7.0
7.5
7
RDI1000
100
113.8
7.0
7.5
7
RDI1100
110
130
9.5
10
10
RDI1150
115
135
9.5
10
10
RDI1200
120
140
9.5
10
10
RDI1250
125
140
9.5
10
10
RDI1300
130
150
9.5
10
10
RDI1400
140
160
9.5
10
10
RDI1500
150
170
9.5
10
10
RDI1600
160
180
9.5
10
10
RDI1700
170
190
9.5
10
10
RDI1800
180
200
9.5
10
10
RDI1900
190
210
9.5
10
10
RDI2000
200
220
9.5
10
10
RDI2200
220
240
9.5
10
10
RDI2250
225
245
9.5
10
10
RDI2300
230
250
9.5
10
10
RDI2500
250
270
9.5
10
10
RDI2800
280
300
9.5
10
10
RDI2900
290
310
9.5
10
10
RDI3000
300
324
12.5
13
15
RDI3200
320
344
12.5
13
15
RDI3500
350
374
12.5
13
15
RDI3600
360
384
12.5
13
15
RDI3800
380
404
12.5
13
15
RDI4000
400
424
12.5
13
15
RDI4200
420
444
12.5
13
15
RDI4500
450
474
12.5
13
15
RDI4800
480
504
12.5
13
15
RDI5000
500
524
12.5
13
15
RDI5500
550
574
12.5
13
15
RDI5600
560
584
12.5
13
15
RDI6000
600
624
12.5
13
15
