  •  重载轴用斯特封 GSJ-S 密封圈  液压 密封件
  • GSJ-S
订购致电:0755-28545652 手机:13602589346
标准材料:密封体:填充聚四氟乙烯F-PTFE,0形圈:丁腈橡胶NBR应用范围由一个带PTFE异形截面滑环和一个作为预加载元件的矩形圈组成的双组合密封件。特别适合用于用作较大活塞杆直径和工况条件十分苛刻的重载荷液压缸活塞杆密封系统。例如用在注塑机、冶金机械、船用液压设备、液压机、工程机械、起重机、液压控制系统等。设计选用时可参考Merkel公司OMS-S产品标准。
特 点:高耐压特性,抗间隙挤出的能力强,采用防扭曲设计,由于橡胶的弹性具有高的接触压力,高的耐摩损性,低摩擦,不会造成“液压爬行”
工况条件



压力范围

温度范围



可供直径范围

5m/s

060MPa

-30 +100

液压油,难燃液压液,环保安全液压液(生物油),水和其它,取决于密封圈材料

50-2000 mm

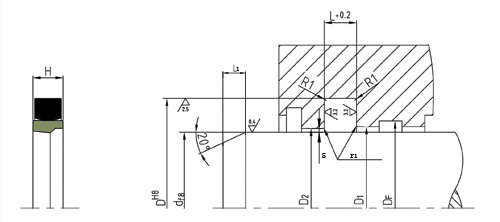

安装尺寸
轴径 底径 沟槽宽度 安装倒角 圆角 径向间隙 S max
d f8 D H8 L+0.2 L1 r1 10 MPa 20 MPa 40 MPa
50-69.9 d+15.0 7.5 5.0 0.4 0.5 0.4 0.3
70-149.9 d+20.0 10.0 6.0 0.4 0.7 0.5 0.4
200-244.9 d+25.0 12.5 8.5 0.4 0.8 0.6 0.5
245-519.9 d+30.0 15.0 10.0 0.8 0.9 0.7 0.6
520-769.9 d+35.0 17.5 13.0 1.2 1.0 0.8 0.7
770-1500 d+40.0 20.0 15.0 1.2 1.0 0.8 0.7
  GSJ-S  重载轴用斯特封                                                      >>>>>>>>>>>>斯特封的安装方法
订货号 轴径 外径 宽度   订货号 轴径 外径 宽度
d f8 D H8 L+0.2 d f8 D H8 L+0.2
GSJ-S0800 80 100 10.0 GSJ-S4700 470 500 15.0
GSJ-S1000 100 120 10.0 GSJ-S4800 480 510 15.0
GSJ-S1100 110 130 10.0 GSJ-S4900 490 520 15.0
GSJ-S1150 115 135 10.0 GSJ-S5000 500 530 15.0
GSJ-S1200 120 140 10.0 GSJ-S5100 510 540 15.0
GSJ-S1300 130 150 10.0 GSJ-S5200 520 550 15.0
GSJ-S1400 140 160 10.0 GSJ-S5300 530 560 15.0
GSJ-S1450 145 165 10.0 GSJ-S5400 540 575 15.0
GSJ-S1500 150 170 10.0 GSJ-S5450 545 580 17.5
GSJ-S1600 160 180 10.0 GSJ-S5500 550 585 17.5
GSJ-S1700 170 190 10.0 GSJ-S5600 560 595 17.5
GSJ-S1750 175 195 10.0 GSJ-S5700 570 605 17.5
GSJ-S1800 180 200 10.0 GSJ-S5800 580 615 17.5
GSJ-S2000 200 220 10.0 GSJ-S5900 590 625 17.5
GSJ-S2300 230 255 12.5 GSJ-S6000 600 635 17.5
GSJ-S2400 240 265 12.5 GSJ-S6200 620 655 17.5
GSJ-S2500 250 275 12.5 GSJ-S6300 630 665 17.5
GSJ-S2600 260 285 12.5 GSJ-S6400 640 675 17.5
GSJ-S2650 265 290 12.5 GSJ-S6450 645 680 17.5
GSJ-S2700 270 295 12.5 GSJ-S6500 650 685 17.5
GSJ-S2800 280 305 12.5 GSJ-S6600 660 695 17.5
GSJ-S2900 290 315 12.5 GSJ-S6700 670 705 17.5
GSJ-S3000 300 325 12.5 GSJ-S6800 680 715 17.5
GSJ-S3100 310 340 15.0 GSJ-S6900 690 725 17.5
GSJ-S3150 315 345 15.0 GSJ-S7000 700 740 20.0
GSJ-S3200 320 350 15.0 GSJ-S7200 720 760 20.0
GSJ-S3250 325 355 15.0 GSJ-S7300 730 770 20.0
GSJ-S3300 330 360 15.0 GSJ-S7400 740 780 20.0
GSJ-S3400 340 370 15.0 GSJ-S7500 750 790 20.0
GSJ-S3500 350 360 15.0 GSJ-S7600 760 800 20.0
GSJ-S3600 360 390 15.0 GSJ-S7700 770 810 20.0
GSJ-S3700 370 400 15.0 GSJ-S7900 790 830 20.0
GSJ-S3800 380 410 15.0 GSJ-S8000 800 840 20.0
GSJ-S3900 390 420 15.0 GSJ-S8100 810 850 20.0
GSJ-S4000 400 430 15.0 GSJ-S8200 820 860 20.0
GSJ-S4100 410 440 15.0 GSJ-S8300 830 870 20.0
GSJ-S4200 420 450 15.0 GSJ-S8500 850 890 20.0
GSJ-S4300 430 460 15.0 GSJ-S8600 860 900 20.0
GSJ-S4350 435 465 15.0 GSJ-S8900 890 930 20.0
GSJ-S4400 440 470 15.0 GSJ-S9000 900 940 20.0
GSJ-S4450 445 475 15.0 GSJ-S9500 950 990 20.0
GSJ-S4500 450 480 15.0 GSJ-S10000 10000 1040 20.0
GSJ-S4600 460 490 15.0 GSJ-S11500 1150 1190 20.0
