•  GGDI密封圈  液压 密封件

标准材料密封体:填充聚四氟乙烯F-PTFE,弹性体：丁腈橡胶NBR,L环:聚甲醛POM或尼龙PA
应用范围GGDI由一个密封环、两个L型POM（直径Ф400 mm以上用PA）支撑环和一个施力的O形圈组成活塞杆组合密封.支撑环起支撑和引导作用,以确保紧密的密封环境.密封环依靠O圈的施力紧压活塞杆,提供密封作用.可在矿物油,水基润滑液、改性水基润滑液和其他液体中使用.参考Hunger公司GGDI系列标准。
特点:安装简易,抗挤出,高耐磨,低摩擦，无粘滑现象
工况条件

速  度	压力范围	温度范围	介  质	可供直径范围
1m/s	0～45MPa	-30℃ +100℃	石油基液压油，难燃液压液，水和其它	20-1000 mm

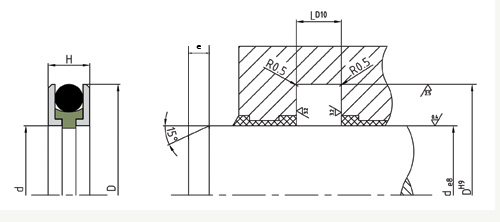

安装尺寸

ø-range	e		d e8	D H9	L D10	H
20-56	6		22-39	d+7.2	4.0	3.5
60-100	7		40-79	d+10.0	5.0	4.5
105-290	10		80-100	d+13.8	7.5	7.0
300-630	15		>100-250	d+20.0	10.0	9.5
			>250-600	d+30.0	15.0	14.5
			>600	d+40.0	20.0	19.5

GGDI  活塞杆密封                                                         >>>>>>>>>>>>格莱圈(格来圈)的安装方法
订货号	d e8	D H9	H	L D10	e		订货号	d e8	D H9	H	L D10	e
GGDI0220	22	29.2	3.5	4	6		GGDI1900	190	210	9.5	10	10
GGDI0250	25	32.2	3.5	4	6		GGDI2000	200	220	9.5	10	10
GGDI0280	28	35.2	3.5	4	6		GGDI2200	220	240	9.5	10	10
GGDI0300	30	37.2	3.5	4	6		GGDI2250	225	245	9.5	10	10
GGDI0320	32	39.2	3.5	4	6		GGDI2300	230	250	9.5	10	10
GGDI0350	35	42.2	3.5	4	6		GGDI2400	240	260	9.5	10	10
GGDI0360	36	43.2	3.5	4	6		GGDI2500	250	270	9.5	10	10
GGDI0400	40	50	4.5	5	6		GGDI2600	260	290	14.5	15	10
GGDI0420	42	52	4.5	5	6		GGDI2800	280	310	14.5	15	10
GGDI0450	45	55	4.5	5	6		GGDI2900	290	320	14.5	15	10
GGDI0500	50	60	4.5	5	6		GGDI3000	300	330	14.5	15	15
GGDI0550	55	65	4.5	5	6		GGDI3200	320	350	14.5	15	15
GGDI0560	56	66	4.5	5	6		GGDI3500	350	380	14.5	15	15
GGDI0600	60	70	4.5	5	7		GGDI3600	360	390	14.5	15	15
GGDI0630	63	73	4.5	5	7		GGDI3800	380	410	14.5	15	15
GGDI0650	65	75	4.5	5	7		GGDI4000	400	430	14.5	15	15
GGDI0700	70	80	4.5	5	7		GGDI4150	415	445	14.5	15	15
GGDI0720	72	82	4.5	5	7		GGDI4200	420	450	14.5	15	15
GGDI0750	75	85	4.5	5	7		GGDI4250	425	455	14.5	15	15
GGDI0800	80	93.8	7.0	7.5	7		GGDI4500	450	480	14.5	15	15
GGDI0850	85	98.8	7.0	7.5	7		GGDI4800	480	510	14.5	15	15
GGDI0900	90	103.8	7.0	7.5	7		GGDI5000	500	530	14.5	15	15
GGDI0950	95	108.8	7.0	7.5	7		GGDI5500	550	580	14.5	15	15
GGDI1000	100	113.8	7.0	7.5	7		GGDI5600	560	590	14.5	15	15
GGDI1050	105	125	9.5	10	10		GGDI6000	600	630	14.5	15	15
GGDI1100	110	130	9.5	10	10		GGDI6300	630	670	19.5	20	15
GGDI1150	115	135	9.5	10	10		GGDI6500	650	690	19.5	20	15
GGDI1200	120	140	9.5	10	10		GGDI6800	680	720	19.5	20	15
GGDI1250	125	145	9.5	10	10		GGDI7000	700	740	19.5	20	15
GGDI1300	130	150	9.5	10	10		GGDI7200	720	760	19.5	20	15
GGDI1400	140	160	9.5	10	10		GGDI7500	750	790	19.5	20	15
GGDI1500	150	170	9.5	10	10		GGDI8000	800	840	19.5	20	15
GGDI1600	160	180	9.5	10	10		GGDI8500	850	890	19.5	20	15
GGDI1650	165	185	9.5	10	10		GGDI9000	900	940	19.5	20	15
GGDI1700	170	190	9.5	10	10		GGDI9500	950	990	19.5	20	15
GGDI1800	180	200	9.5	10	10		GGDI10000	10000	1040	19.5	20	15
