- 轴用回转方形圈 GRS TG3系列、M15系列、OR系列、XRB系列标准液压 密封件
订购致电:0755-28545652 手机:13602589346
标准材料:密封环：填充聚四氟乙烯F-PTFE,O形圈：丁腈橡胶NBR或氟橡胶FKM
应用范围:在工程机械、建筑机械及汽车设备等各工业领域都存在旋转式的液压转动。其用于密封有旋转或摆动运动的杆、轴、销、旋转接头等处。它是一种可承受两侧压力或交变压力作用的双向作用的旋转密封圈。安装在ISO7425标准的沟槽中。也有更高旋转速度的单作用结构。设计选用时可参考Trelleborg公司TG3系列、Merkel公司M15系列、Parker公司OR系列、AS公司的XRB系列标准。
特点:要求活塞杆或活塞密封的场合均可提供,摩擦力小,启动时不爬行，无粘滞现象,抗磨性及尺寸稳定性好,沟槽简单且尺寸小，具有润滑腔
工况条件
应用范围:在工程机械、建筑机械及汽车设备等各工业领域都存在旋转式的液压转动。其用于密封有旋转或摆动运动的杆、轴、销、旋转接头等处。它是一种可承受两侧压力或交变压力作用的双向作用的旋转密封圈。安装在ISO7425标准的沟槽中。也有更高旋转速度的单作用结构。设计选用时可参考Trelleborg公司TG3系列、Merkel公司M15系列、Parker公司OR系列、AS公司的XRB系列标准。
特点:要求活塞杆或活塞密封的场合均可提供,摩擦力小,启动时不爬行，无粘滞现象,抗磨性及尺寸稳定性好,沟槽简单且尺寸小，具有润滑腔
工况条件
|
速 度 |
压力范围 |
温度范围 |
介 质 |
可供直径范围 |
|
|
0～30MPa |
|
石油基液压油、难燃液、生物油、水、空气等， 取决于 O形圈材质 |
6 |
|

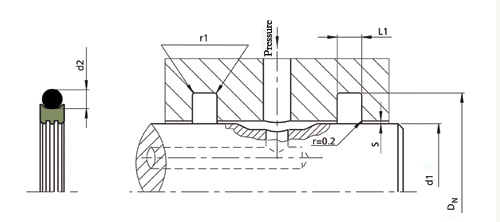

杆径d1h9 |
沟槽直径 |
沟槽宽度 |
最大径向间隙S max |
半径 |
O型圈截面 |
||
|
标准 |
扩大 |
DN H9 |
L1+0.2 |
32 MPa |
50 MPa |
r1 |
d2 |
|
6-18.9 |
6-130 |
d1 +4.9 |
2.2 |
0.15 |
0.10 |
0.4 |
1.78 |
|
19-37.9 |
10-245 |
d1 +7.5 |
3.2 |
0.20 |
0.15 |
0.6 |
2.62 |
|
38-199.9 |
19-455 |
d1 +11.0 |
4.2 |
0.25 |
0.20 |
1.0 |
3.53 |
|
200-255.9 |
38-655 |
d1 +15.5 |
6.3 |
0.30 |
0.25 |
1.3 |
5.33 |
|
256-649.9 |
120-655 |
d1 +21.0 |
8.1 |
0.30 |
0.25 |
1.8 |
7.00 |
|
650-999.9 |
650-999.9 |
d1 +28.0 |
9.5 |
0.45 |
0.30 |
2.5 |
8.40 |
| GRS 轴用回转方形圈 >>>>>>>>>>>>轴用回转方形圈的安装方法 | |||||||||||||
| 订货号 | 杆径 | 沟槽直径 | 沟槽宽度 | 订货号 | 杆径 | 沟槽直径 | 沟槽宽度 | ||||||
| d1 h9 | DN H9 | L1 | d1 h9 | DN H9 | L1 | ||||||||
| GRS0060 | 6 |
10.9 |
2.2 |
GRS1100 |
110 |
121.0 |
4.2 |
||||||
| GRS0080 | 8 |
12.9 |
2.2 |
GRS1130 |
113 |
124.0 |
4.2 |
||||||
| GRS0100 | 10 |
14.9 |
2.2 |
GRS1150 |
115 |
126.0 |
4.2 |
||||||
| GRS0120 | 12 |
16.9 |
2.2 |
GRS1200 |
120 |
131.0 |
4.2 |
||||||
| GRS0140 | 14 |
18.9 |
2.2 |
GRS1250 |
125 |
136.0 |
4.2 |
||||||
| GRS0150 | 15 |
19.9 |
2.2 |
GRS1300 |
130 |
141.0 |
4.2 |
||||||
| GRS0160 | 16 |
20.9 |
2.2 |
GRS1350 |
135 |
146.0 |
4.2 |
||||||
| GRS0180 | 18 |
22.9 |
2.2 |
GRS1400 |
140 |
151.0 |
4.2 |
||||||
| GRS0200 | 20 |
27.5 |
3.2 |
GRS1450 |
145 |
156.0 |
4.2 |
||||||
| GRS0220 | 22 |
29.5 |
3.2 |
GRS1500 |
150 |
161.0 |
4.2 |
||||||
| GRS0250 | 25 |
32.5 |
3.2 |
GRS1550 |
155 |
166.0 |
4.2 |
||||||
| GRS0260 | 26 |
33.5 |
3.2 |
GRS1600 |
160 |
171.0 |
4.2 |
||||||
| GRS0280 | 28 |
35.5 |
3.2 |
GRS1700 |
170 |
181.0 |
4.2 |
||||||
| GRS0300 | 30 |
37.5 |
3.2 |
GRS1800 |
180 |
191.0 |
4.2 |
||||||
| GRS0320 | 32 |
39.5 |
3.2 |
GRS1900 |
190 |
201.0 |
4.2 |
||||||
| GRS0350 | 35 |
42.5 |
3.2 |
GRS2000 |
200 |
215.5 |
6.3 |
||||||
| GRS0360 | 36 |
43.5 |
3.2 |
GRS2100 |
210 |
225.5 |
6.3 |
||||||
| GRS0400 | 40 |
51.0 |
4.2 |
GRS2200 |
220 |
235.5 |
6.3 |
||||||
| GRS0420 | 42 |
53.0 |
4.2 |
GRS2400 |
240 |
255.5 |
6.3 |
||||||
| GRS0440 | 44 |
55.0 |
4.2 |
GRS2500 |
250 |
265.5 |
6.3 |
||||||
| GRS0450 | 45 |
56.0 |
4.2 |
GRS2800 |
280 |
301.0 |
8.1 |
||||||
| GRS0480 | 48 |
59.0 |
4.2 |
GRS3000 |
300 |
321.0 |
8.1 |
||||||
| GRS0500 | 50 |
61.0 |
4.2 |
GRS3200 |
320 |
341.0 |
8.1 |
||||||
| GRS0520 | 52 |
63.0 |
4.2 |
GRS3500 |
350 |
371.0 |
8.1 |
||||||
| GRS0550 | 55 |
66.0 |
4.2 |
GRS3600 |
360 |
381.0 |
8.1 |
||||||
| GRS560 | 56 |
67.0 |
4.2 |
GRS3800 |
380 |
401.0 |
8.1 |
||||||
| GRS0600 | 60 |
71.0 |
4.2 |
GRS4000 |
400 |
421.0 |
8.1 |
||||||
| GRS0630 | 63 |
74.0 |
4.2 |
GRS4200 |
420 |
441.0 |
8.1 |
||||||
| GRS0650 | 65 |
76.0 |
4.2 |
GRS4500 |
450 |
471.0 |
8.1 |
||||||
| GRS0700 | 70 |
81.0 |
4.2 |
GRS4800 |
480 |
501.0 |
8.1 |
||||||
| GRS0750 | 75 |
86.0 |
4.2 |
GRS5000 |
500 |
521.0 |
8.1 |
||||||
| GRS0780 | 78 |
89.0 |
4.2 |
GRS5200 |
520 |
541.0 |
8.1 |
||||||
| GRS0800 | 80 |
91.0 |
4.2 |
GRS5300 |
530 |
551.0 |
8.1 |
||||||
| GRS0850 | 85 |
96.0 |
4.2 |
GRS5500 |
550 |
571.0 |
8.1 |
||||||
| GRS0900 | 90 |
101.0 |
4.2 |
GRS6000 |
600 |
621.0 |
8.1 |
||||||
| GRS0950 | 95 |
106.0 |
4.2 |
GRS6200 |
620 |
641.0 |
8.1 |
||||||
| GRS1000 | 100 |
111.0 |
4.2 |
GRS6500 |
650 |
678.0 |
9.5 |
||||||
| GRS1050 | 105 |
116.0 |
4.2 |
GRS7000 |
700 |
728.0 |
9.5 |
||||||
